Magnetische opspanplaten

Wat is een magnetische opspanplaat?

Een magnetische opspanplaat ook wel vlakplaat magnetisch genoemd kan een werkstuk op een machine vasthouden voor het bewerken ervan. Uw werkstuk kunt u magnetisch opspannen met deze opspanplaten op diverse bewerkingsmachines! Het kan hier gaan om machines, zoals bijvoorbeeld freesmachines, slijp- en vonkverspaningsmachines. De magnetische opspanplaat kan een mechanische uit- en aanschakelaar hebben, tevens kan dit elektromagnetisch gebeuren. De sterke van de magneet wordt aangegeven is de waarde Gauss. De sterkte van dat het werkstuk op de opspanplaat vastgehouden wordt is in Kgf.

Een Vertex magnetische vlakplaat kopen bij Hogetex!

Bij Hogetex kunt u diverse vlakplaten magnetisch van Vertex kopen. Hierbij hebben wij een grote diversheid aan afmetingen van het bed, en tevens diverse sterktes van polen van de magnetische opspanplaat. Een dichtere poolverdeling is ideaal voor kleinere werkstukken. Voor het magnetisch opspannen van uw werkstuk bent u bij ons op het juiste adres!

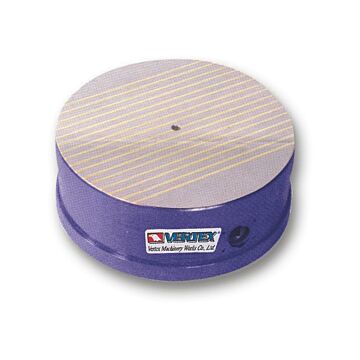

De ronde Vertex VGD magnetische opspanplaat!

Vertex heeft een ronde magneetplaat in z'n assortiment. Dit type, de VGD is er in 4 maten, de Vertex VGD-06 met een afmeting van 150mm diameter, de VGD-08 met een 200mm diameter, de VGD-10 met een 250mm diameter, en de VGD-12 met een 300mm diameter. Het magnetisch veld is meer als 450 Gauss. De Vertex VGD is ideaal geschikt voor licht verspanen op een draaibank en slijpen op een slijpbank, EDM, of op een verdeelapparaat.

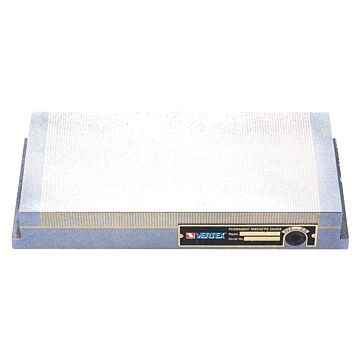

De meest populaire Vertex VG magnetische opspanplaat!

Dit populaire model heeft een standaard pole verdeling en is door zijn goede prijs / kwaliteit verhouding het meest gevraagde model. De standaard pole verdeling (P) is 8 (2 + 6). Deze poolverdeling is ideaal voor iets grotere werkstukken (dikker als 3mm, en lengte meer als 25mm). De opspankracht is 650 Gauss. De krachten die hierdoor het werkstuk vast houdt is vlak 26Kgf, en zijdelings 18 Kgf. De opspanplaat is met een permanente magneet uitgevoerd die door een mechanische hendel aan- en uitgeschakeld kan worden. De vlakplaat is precies geslepen zodat nauwkeurig opspannen geen probleem is. De meest voorkomende modellen van het type VG zijn de VG-407, VG-612, VG-618 en de VG-820. Het kleinste opspanbed is 100x175, de grootste in deze range is met een opspanbed van 250x500mm. De meest populaire modellen proberen wij altijd op voorraad te houden, zodat deze snel te leveren zijn. Natuurlijk heeft u twee jaar garantie op alle Vertex producten!

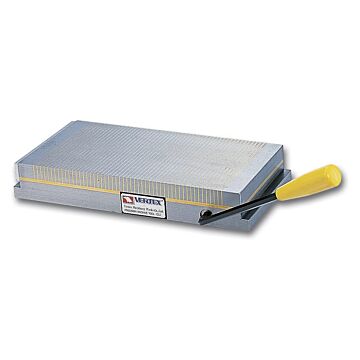

De Vertex VGF serie, met een poolverdeling die iets fijner is!

De Vertex VGF serie heeft een fijnere poolverdeling (P): 5 (1+4) als de standaard serie. Ook deze is geschikt voor werkstukken die iets groter zijn (dikker als 3mm, en lengte meer als 25mm). De opspankracht is 600 Gauss, maar door de extra polen, zijn de krachten iets hoger. De krachten die hierdoor het werkstuk vast houdt is vlak 28Kgf, en zijdelings 19 Kgf. De types VGF-1018B, de VGF-1530B en de VGF-1535B zijn de meest populaire modellen.

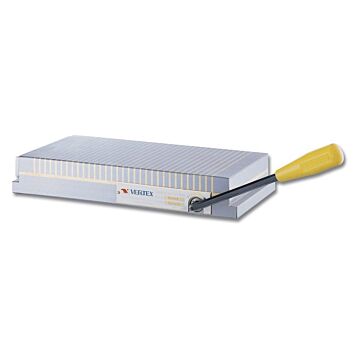

De Vertex VRTW Serie, met de fijnpoligste verdeling! Ideaal voor kleine werkstukken!

Deze fijnpoligste serie van Vertex, de VRTW, heeft een poolverdeling van 2.5 (1+1,5). Hierdoor is deze opspanplaat geschikt voor kleinere werkstukken zelfs met een dikte van minder als 2,5mm en met een minimale lengte van 25mm. De sterkte van de magneet is 550 Gauss, maar door de extra fijne polen, zijn de krachten iets hoger. De krachten die hierdoor het werkstuk vast houdt is vlak 30Kgf, en zijdelings 21 Kgf. Ook deze opspanplaat heeft een permanente magneet, die met een mechanische hendel aan- en uitgeschakeld kan worden. De VRTW-1018A en de VRTW1530A zijn de meest populaire modellen.
