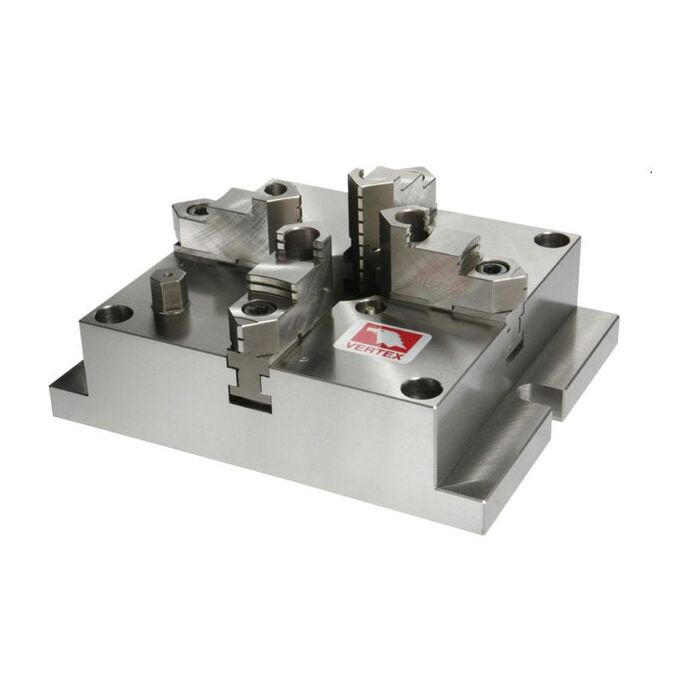

Zelfcentrerende vierkante 4-klauwplaat VMJ

Zelfcentrerende vierkante 4-klauwplaat VMJ

- Solide opspannen van werkstukken.
Garandeert hoge nauwkeurigheid
(max. afwijking 0,03mm)
- Hoge werkstukken kunnen door de
lage constructie van de klauwplaat
ook worden opgespannen.
- Rechthoekige werkstukken kunnen
paarwijze met twee bekken
opgespand worden.
- Met doorgangsboring voor het
spannen van lange werkstukken.
- De sleutel wordt vertikaal opgezet.
- Meerdere klauwplaten kunnen
gezamelijk worden gebruikt.

Technische gegevens:
(in mm)
Type A B C D E G H I J K L M N
VMJ-6 165 215 144 18 25 26 130 40 18 57 96 39 4-M10
VMJ-8 200 250 174 18 25 28 160 55 20 65 108 43 4-M12
VMJ-10 250 310 218 18 30 32 200 70 22 72 122 50 4-M14
VMJ-12 310 380 274 22 35 40 260 100 25 85 141 56 4-M16
Lees meer
Toon alles
Artikelcode
Uitvoering
Maten
Aantal
Voorraad
Stukprijs
3K10.6.41 Toon info
€ 1.458,05Incl. btw € 1.205,00Excl. btw
3K10.6.42 Toon info
€ 1.724,25Incl. btw € 1.425,00Excl. btw
3K10.6.43 Toon info
€ 2.329,25Incl. btw € 1.925,00Excl. btw
3K10.6.44 Toon info
€ 3.224,65Incl. btw € 2.665,00Excl. btw
