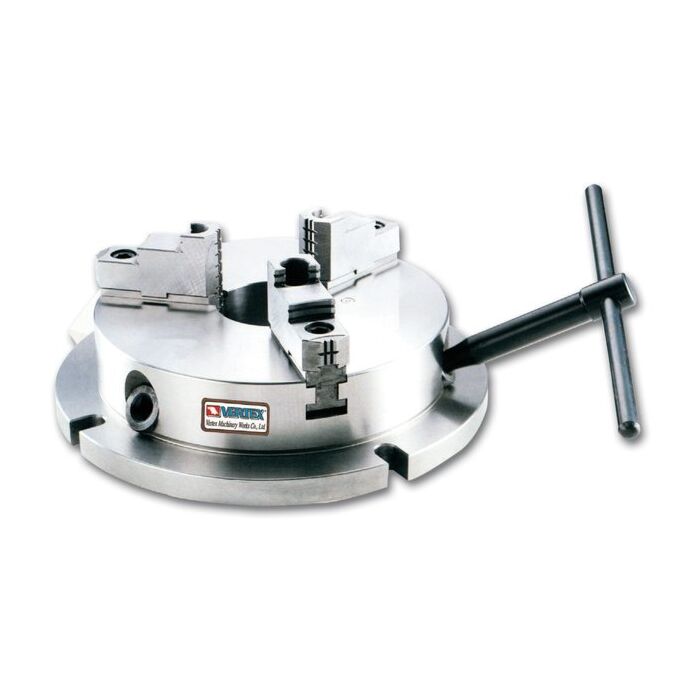

Zelfcentrerende drieklauwplaat VNBK extra vlak

- Klauwplaat met 3 centrisch spannende klauwen. - Cilindrische centeropname type DIN 6350. - Opnameflens nodig voor montage. - Solide opspannen van werkstukken. Garandeert hoge nauwkeurigheid ...

Lees meer

Type Gewicht Klem diameter buiten Klem diameter binnen
Aantal Prijs
VNBK-6 12,4 kg Ø 8-160mm Ø 48-150mm
Excl. BTW: € 755,00 Incl. BTW: € 913,55
In voorraad
Artikelcode: 3K10.6.46
Excl. BTW: € 755,00 Incl. BTW: € 913,55
In voorraad
Artikelcode: 3K10.6.46
VNBK-8 20,2 kg Ø 11-200mm Ø 62-190mm
Excl. BTW: € 899,00 Incl. BTW: € 1.087,79
Artikelcode: 3K10.6.47
Excl. BTW: € 899,00 Incl. BTW: € 1.087,79
Artikelcode: 3K10.6.47
VNBK-10 30,5 kg Ø 12-250mm Ø 72-240mm
Excl. BTW: € 1.279,00 Incl. BTW: € 1.547,59
Artikelcode: 3K10.6.48
Excl. BTW: € 1.279,00 Incl. BTW: € 1.547,59
Artikelcode: 3K10.6.48
VNBK-12 46,8 kg Ø 15-300mm Ø 86-290mm
Excl. BTW: € 1.739,00 Incl. BTW: € 2.104,19
Artikelcode: 3K10.6.49
Excl. BTW: € 1.739,00 Incl. BTW: € 2.104,19
Artikelcode: 3K10.6.49

Productomschrijving

- Klauwplaat met 3 centrisch spannende klauwen.
- Cilindrische centeropname type DIN 6350.
- Opnameflens nodig voor montage.
- Solide opspannen van werkstukken.
Garandeert hoge nauwkeurigheid
(max. afwijking 0,05mm)
- Hoge werkstukken kunnen door de
lage constructie van de klauwplaat
ook worden opgespannen.
- De sleutel wordt met een hoek van 30°
opgezet.

Leveringsomvang
- 1 stel harde binnen-
en buitenbekken
- klauwplaat sleutel
- bevestigingsbouten

Technische gegevens:
(in mm)
Type A1 A2 B1 B2 C D E F G H J K L M
VNBK-6 220 170 58 18 130 147 45 6 3-M10 68 26 40 10 13
VNBK-8 270 210 65 20 155 172 60 6 3-M10 82 28 43 11 13
VNBK-10 315 255 73 20 190 210 80 6 3-M12 93 32 52 12 16
VNBK-12 370 305 80 22 250 285 105 5 3-M12 118 40 59 14 18
