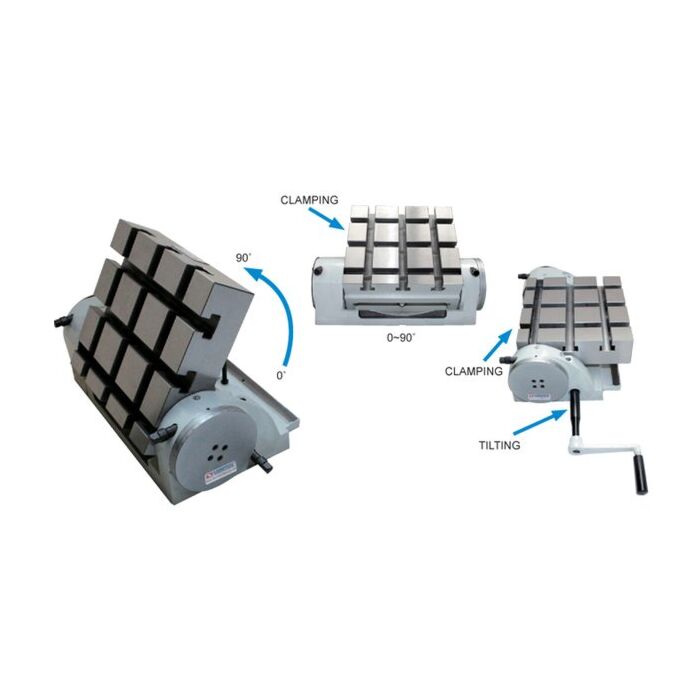

Deze hoekplaten zijn kantelbaar van 0° tot 90°. Voorzien van T-sloten. Extra solide opbouw. De hoek kan worden ingesteld door een hendelsysteem met hoekaflezing. Zeer accuraat doordat de onderdelen zijn gehard en geslepen.

Afmetingen:

VUT-1515 VUT-2726 VUT-3230
A: 180 255 300
B: 285 399 449
C: 113 150 169
D: 156 270 320
E: 150 258 298
F: 16 16 16
G: 20 22 26
H: 115 155 169
I: 44 72 92
J: 16 20 25
J1: 50 70 75
K: 44 72 92
M: 28 55 60
N: 50 80 98
P: 50 80 100
Q: 30 45 48
b: 145 207 232
c: 140 192 217
e: 10 12 16
h: 251 291 305

Allle afmetingen in mm.
