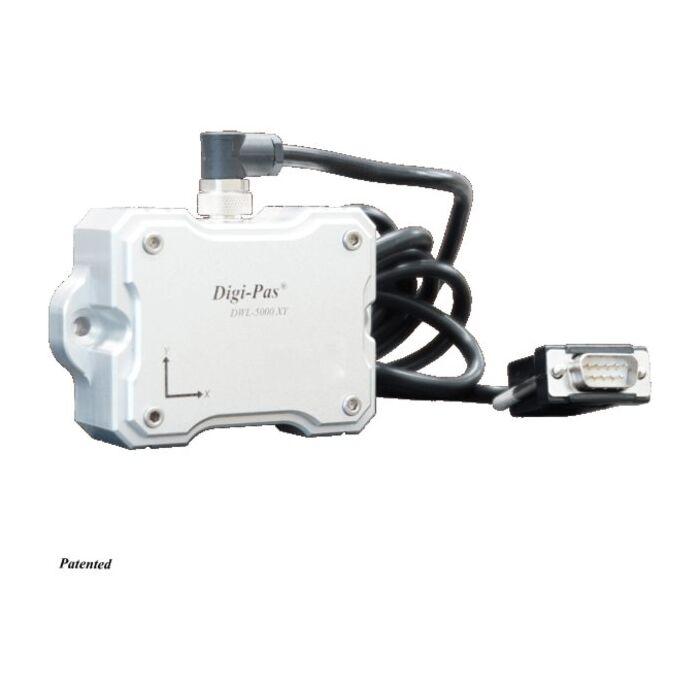

DWL-5000XY waterpassensor module 0.01°
Digi-Pas DWL-5000XY is een 2-assige sensor module waterpas/inclinometer van hoge nauwkeurigheid 0,01° of 180µm/M of 36 arcsec,
die specifiek ontworpen is om te worden ingebouwd in een machine/apparatuur / structuur voor real-time gelijktijdige weergave en manipulatie van de 2D- nivelleringsstatus hoek- en trilmetingen.
Eigenschappen & Voordelen:
Deze intelligente sensor modules zijn uitgerust met thermocompensated Super-MEMS-sensor technologie IP65 gecertificeerd en nauwkeurig gekalibreerd voor niet-lineariteit evenals gecompenseerd voor een breed bereik werktemperatuur.
De 'plug & play' PC Sync-software-interface (uitgerust met National Instrument software) in combinatie met DWL5000XY Series Control Box stellen Application Engineers / Wetenschappers in staat om continu real-time meetwaarden van de sensor(en) te verwerven, op te slaan in Excel-formaat voor verdere analyse, en de extern aangesloten randapparatuur (peripheral devices) te controleren.
Zo kun je bijvoorbeeld via de PC Sync Software de Relay output van de Control Box manipuleren.
Hierdoor voorkom je vervelende en tijdrovende klussen zoals het schrijven van eigen programmering codes en blijft er meer productieve tijd over om zich te kunnen concentreren op de belangrijkste projectactiviteiten die plaatsvinden. Deze opstelling is effectief en verkort de project tijdlijn en verbetert de project leveringszekerheid. In het bijzonder nuttig tijdens haalbaarheidsbeoordelingen of de eerste fase van verkennende toepassingen.
Als alternatief kunnen ervaren ingenieurs/experts in sensortoepassingen de Digi-Pas Dynamic-Link Library downloaden en die te verbinden met de eigen codering om zo direct de meetwaarden van de Sensor Module te extraheren.
TECHNISCHE SPECS:
•Measuring range from 0° ~ ±90° (Single-Axis); 0° ~ ±15° (Dual-Axis)
•Resolution of 0.01° (175 µm/M) (0.002 in/feet)
•Accuracy: ± 0.01° at 0° to 2.00°; ± 0.03° at other angles
•Multiple I/O communication protocols i.e. USB, RS232, RS485 & (optional) Bluetooth connectivity
•IP65 certified - waterproof protection
•Response time at 10mSec.
•Shock/Impact Test survives over 3,000G to 6,000G
•Built-in vibrometer for real time vibration measurement
•User-friendly PC-based programmable software
Lees meer
die specifiek ontworpen is om te worden ingebouwd in een machine/apparatuur / structuur voor real-time gelijktijdige weergave en manipulatie van de 2D- nivelleringsstatus hoek- en trilmetingen.
Eigenschappen & Voordelen:
Deze intelligente sensor modules zijn uitgerust met thermocompensated Super-MEMS-sensor technologie IP65 gecertificeerd en nauwkeurig gekalibreerd voor niet-lineariteit evenals gecompenseerd voor een breed bereik werktemperatuur.
De 'plug & play' PC Sync-software-interface (uitgerust met National Instrument software) in combinatie met DWL5000XY Series Control Box stellen Application Engineers / Wetenschappers in staat om continu real-time meetwaarden van de sensor(en) te verwerven, op te slaan in Excel-formaat voor verdere analyse, en de extern aangesloten randapparatuur (peripheral devices) te controleren.
Zo kun je bijvoorbeeld via de PC Sync Software de Relay output van de Control Box manipuleren.
Hierdoor voorkom je vervelende en tijdrovende klussen zoals het schrijven van eigen programmering codes en blijft er meer productieve tijd over om zich te kunnen concentreren op de belangrijkste projectactiviteiten die plaatsvinden. Deze opstelling is effectief en verkort de project tijdlijn en verbetert de project leveringszekerheid. In het bijzonder nuttig tijdens haalbaarheidsbeoordelingen of de eerste fase van verkennende toepassingen.
Als alternatief kunnen ervaren ingenieurs/experts in sensortoepassingen de Digi-Pas Dynamic-Link Library downloaden en die te verbinden met de eigen codering om zo direct de meetwaarden van de Sensor Module te extraheren.
TECHNISCHE SPECS:
•Measuring range from 0° ~ ±90° (Single-Axis); 0° ~ ±15° (Dual-Axis)
•Resolution of 0.01° (175 µm/M) (0.002 in/feet)
•Accuracy: ± 0.01° at 0° to 2.00°; ± 0.03° at other angles
•Multiple I/O communication protocols i.e. USB, RS232, RS485 & (optional) Bluetooth connectivity
•IP65 certified - waterproof protection
•Response time at 10mSec.
•Shock/Impact Test survives over 3,000G to 6,000G
•Built-in vibrometer for real time vibration measurement
•User-friendly PC-based programmable software
Productomschrijving
Digi-Pas DWL-5000XY is een 2-assige sensor module waterpas/inclinometer van hoge nauwkeurigheid 0,01° of 180µm/M of 36 arcsec,
die specifiek ontworpen is om te worden ingebouwd in een machine/apparatuur / structuur voor real-time gelijktijdige weergave en manipulatie van de 2D- nivelleringsstatus hoek- en trilmetingen.
Eigenschappen & Voordelen:
Deze intelligente sensor modules zijn uitgerust met thermocompensated Super-MEMS-sensor technologie IP65 gecertificeerd en nauwkeurig gekalibreerd voor niet-lineariteit evenals gecompenseerd voor een breed bereik werktemperatuur.
De 'plug & play' PC Sync-software-interface (uitgerust met National Instrument software) in combinatie met DWL5000XY Series Control Box stellen Application Engineers / Wetenschappers in staat om continu real-time meetwaarden van de sensor(en) te verwerven, op te slaan in Excel-formaat voor verdere analyse, en de extern aangesloten randapparatuur (peripheral devices) te controleren.
Zo kun je bijvoorbeeld via de PC Sync Software de Relay output van de Control Box manipuleren.
Hierdoor voorkom je vervelende en tijdrovende klussen zoals het schrijven van eigen programmering codes en blijft er meer productieve tijd over om zich te kunnen concentreren op de belangrijkste projectactiviteiten die plaatsvinden. Deze opstelling is effectief en verkort de project tijdlijn en verbetert de project leveringszekerheid. In het bijzonder nuttig tijdens haalbaarheidsbeoordelingen of de eerste fase van verkennende toepassingen.
Als alternatief kunnen ervaren ingenieurs/experts in sensortoepassingen de Digi-Pas Dynamic-Link Library downloaden en die te verbinden met de eigen codering om zo direct de meetwaarden van de Sensor Module te extraheren.
TECHNISCHE SPECS:
•Measuring range from 0° ~ ±90° (Single-Axis); 0° ~ ±15° (Dual-Axis)
•Resolution of 0.01° (175 µm/M) (0.002 in/feet)
•Accuracy: ± 0.01° at 0° to 2.00°; ± 0.03° at other angles
•Multiple I/O communication protocols i.e. USB, RS232, RS485 & (optional) Bluetooth connectivity
•IP65 certified - waterproof protection
•Response time at 10mSec.
•Shock/Impact Test survives over 3,000G to 6,000G
•Built-in vibrometer for real time vibration measurement
•User-friendly PC-based programmable software
die specifiek ontworpen is om te worden ingebouwd in een machine/apparatuur / structuur voor real-time gelijktijdige weergave en manipulatie van de 2D- nivelleringsstatus hoek- en trilmetingen.
Eigenschappen & Voordelen:
Deze intelligente sensor modules zijn uitgerust met thermocompensated Super-MEMS-sensor technologie IP65 gecertificeerd en nauwkeurig gekalibreerd voor niet-lineariteit evenals gecompenseerd voor een breed bereik werktemperatuur.
De 'plug & play' PC Sync-software-interface (uitgerust met National Instrument software) in combinatie met DWL5000XY Series Control Box stellen Application Engineers / Wetenschappers in staat om continu real-time meetwaarden van de sensor(en) te verwerven, op te slaan in Excel-formaat voor verdere analyse, en de extern aangesloten randapparatuur (peripheral devices) te controleren.
Zo kun je bijvoorbeeld via de PC Sync Software de Relay output van de Control Box manipuleren.
Hierdoor voorkom je vervelende en tijdrovende klussen zoals het schrijven van eigen programmering codes en blijft er meer productieve tijd over om zich te kunnen concentreren op de belangrijkste projectactiviteiten die plaatsvinden. Deze opstelling is effectief en verkort de project tijdlijn en verbetert de project leveringszekerheid. In het bijzonder nuttig tijdens haalbaarheidsbeoordelingen of de eerste fase van verkennende toepassingen.
Als alternatief kunnen ervaren ingenieurs/experts in sensortoepassingen de Digi-Pas Dynamic-Link Library downloaden en die te verbinden met de eigen codering om zo direct de meetwaarden van de Sensor Module te extraheren.
TECHNISCHE SPECS:
•Measuring range from 0° ~ ±90° (Single-Axis); 0° ~ ±15° (Dual-Axis)
•Resolution of 0.01° (175 µm/M) (0.002 in/feet)
•Accuracy: ± 0.01° at 0° to 2.00°; ± 0.03° at other angles
•Multiple I/O communication protocols i.e. USB, RS232, RS485 & (optional) Bluetooth connectivity
•IP65 certified - waterproof protection
•Response time at 10mSec.
•Shock/Impact Test survives over 3,000G to 6,000G
•Built-in vibrometer for real time vibration measurement
•User-friendly PC-based programmable software
Digi-Pas streeft naar meer: de bijzonderheden van de fabrikant
Het bedrijf met kantoren in Californië en Singapore werd in 1992 opgericht. Tot op de dag van vandaag zorgt een toegewijd team ervoor dat de geest van onderzoek en ontwikkeling nooit in slaap valt - het heeft tal van nieuwe ideeën op het gebied van hoge precisie waterpassen en andere producten geïmplementeerd. De resultaten inspireren fabrikanten, ingenieurs en wetenschappers over de hele wereld. De innovaties hebben internationale prijzen gewonnen.
Kan meer: Een Inclinometer van Digi-Pas
De traditionele waterpassen hebben een aantal nadelen: ze meten slechts één dimensie per keer, zijn gevoelig voor temperatuurschommelingen en functioneren niet meer precies onder strikte milieuvoorwaarden. Digi-Pas is deze uitdagingen aangegaan en heeft een revolutie teweeggebracht. Uiterst nauwkeurige dubbelassige MEMS-sensoren maken het mogelijk om de hellingshoek en de rechtheid in twee dimensies te meten, d.w.z. vlak.
Digi-Pas apparaten zijn klein, schokbestendig en zeer betrouwbaar, omdat hun sensoren geen bewegende delen hebben. Ze kunnen gemakkelijk omgaan met variaties in de werkomgeving en de temperatuur, zodat u kan vertrouwen op de nauwkeurigheid van de waterpassen. Functies zoals een 2D digitale luchtbel, draadloze overdracht van meetgegevens en afstandsbediening maken ze even gemakkelijk als praktisch in het gebruik.
- Ongeëvenaarde prestatie
- functioneel gebruik
- schokbestendig
- temperatuurcompensatie
- twee- tot driedimensionaal
- perfect geschikt voor precisiemachines
- duurzaam, omdat er geen bewegende delen op de sensor zitten
- nauwkeurig werken, zelfs onder de meest ongunstige omstandigheden
- voldoen aan de moderne eisen in de bouw, productie en ontwikkeling
Kenmerken van de Digi-Pas precisie inclinometers en waterpassen
De inclinometers en waterpassen van Digi-Pas zijn nauwkeurig en snel. Dankzij hun hoge resolutie en nauwkeurige meting stellen ze u in staat om efficiënt en professioneel te werken. Het display is overzichtelijk en geeft de gewenste gegevens in realtime weer - desgewenst zelfs op afstand, zodat bijvoorbeeld één persoon voor de nivellering van de machines kan zorgen. Om de uitlijning, rechtheid en trillingen te controleren, bieden de Digi-Pas meetinstrumenten het perfecte systeem.
- Protractor: Realtime weergave in kleur voor hoekmeting op enkele en dubbele as
- Trillingsmeter: Real-time weergave in kleur voor trillingsmeting
- Afwijkend nulpunt: om een verschilhoek tussen het vlak en het gedefinieerde referentiepunt vast te leggen
- absolute nivellering: controle van de meetsymmetrie door middel van uitlijning aan de voor- en achterzijde
- uitgebreid menu: diverse individuele instellingen mogelijk
- Bluetooth: op verzoek draadloze synchronisatie met het ontvangende apparaat (smartphone, tablet, laptop, computer) voor de overdracht van meetgegevens
