Brootsen
Trekfrezen of brootsen is een verspaningstechniek waarbij het gereedschap, dat meerdere snijkanten heeft, de snijbeweging uitvoert. De tanden worden trapsgewijs steeds groter. De frees wordt in de langsrichting verplaatst. De brootsen zijn van hoge kwaliteit.

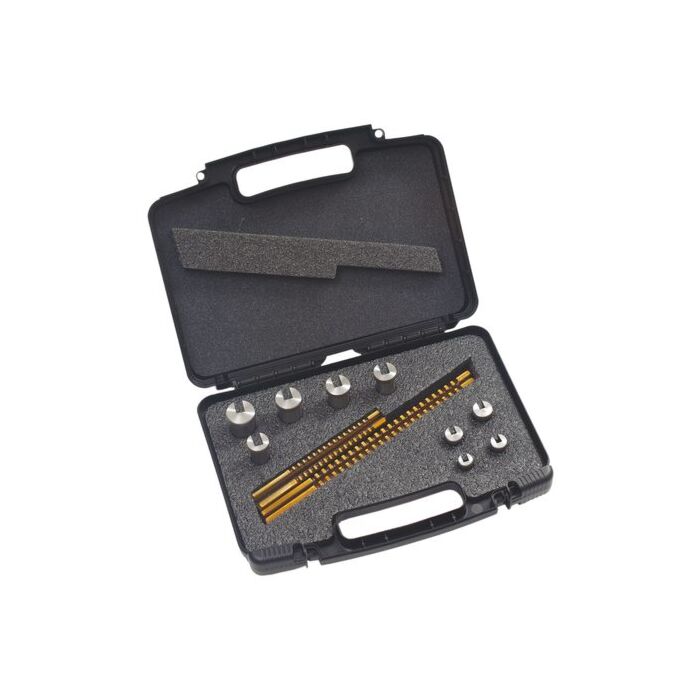

Meest populaire sets verpakt in een kunststof koffer.
Deze sets spiebaanbrootsen naar DIN 6885 zijn voor het maken van spiebanen in gaten. Naar tolerantie JS9.
Drie sets verkrijgbaar:
Set 10DIN:
2 brootsen, type I, met breedte 2mm en 3mm.
5 geleidebussen voor gaten met Ø 6, 7, 8, 9 en 10mm.
Set 18DIN:
4 brootsen met breedte 4, 5, 6 en 8mm
4 geleidebussen met Ø 12, 14, 15, 16mm voor 4 en 5mm brootsen
5 geleidebussen met Ø 18, 20, 22, 24 en 25mm voor 6 en 8mm brootsen
Set 20DIN:
6 brootsen met breedte 2, 3,4, 5, 6 en 8mm.
2 geleidebussen met Ø 8 en 10mm voor 2 en 3mm brootsen
4 geleidebussen met Ø 12, 14, 15, 16mm voor 4 en 5mm brootsen
7 geleidebussen met Ø 18, 20, 22, 24, 25, 28 en 30mm voor 6 en 8mm brootsen
Lees meer
Meest populaire sets verpakt in een kunststof koffer.
Deze sets spiebaanbrootsen naar DIN 6885 zijn voor het maken van spiebanen in gaten. Naar tolerantie JS9.
Drie sets verkrijgbaar:
Set 10DIN:
2 brootsen, type I, met breedte 2mm en 3mm.
5 geleidebussen voor gaten met Ø 6, 7, 8, 9 en 10mm.
Set 18DIN:
4 brootsen met breedte 4, 5, 6 en 8mm
4 geleidebussen met Ø 12, 14, 15, 16mm voor 4 en 5mm brootsen
5 geleidebussen met Ø 18, 20, 22, 24 en 25mm voor 6 en 8mm brootsen
Set 20DIN:
6 brootsen met breedte 2, 3,4, 5, 6 en 8mm.
2 geleidebussen met Ø 8 en 10mm voor 2 en 3mm brootsen
4 geleidebussen met Ø 12, 14, 15, 16mm voor 4 en 5mm brootsen
7 geleidebussen met Ø 18, 20, 22, 24, 25, 28 en 30mm voor 6 en 8mm brootsen
Productomschrijving
Trekfrezen of brootsen is een verspaningstechniek waarbij het gereedschap, dat meerdere snijkanten heeft, de snijbeweging uitvoert. De tanden worden trapsgewijs steeds groter. De frees wordt in de langsrichting verplaatst. De brootsen zijn van hoge kwaliteit.
Meest populaire sets verpakt in een kunststof koffer.
Deze sets spiebaanbrootsen naar DIN 6885 zijn voor het maken van spiebanen in gaten. Naar tolerantie JS9.
Drie sets verkrijgbaar:
Set 10DIN:
2 brootsen, type I, met breedte 2mm en 3mm.
5 geleidebussen voor gaten met Ø 6, 7, 8, 9 en 10mm.
Set 18DIN:
4 brootsen met breedte 4, 5, 6 en 8mm
4 geleidebussen met Ø 12, 14, 15, 16mm voor 4 en 5mm brootsen
5 geleidebussen met Ø 18, 20, 22, 24 en 25mm voor 6 en 8mm brootsen
Set 20DIN:
6 brootsen met breedte 2, 3,4, 5, 6 en 8mm.
2 geleidebussen met Ø 8 en 10mm voor 2 en 3mm brootsen
4 geleidebussen met Ø 12, 14, 15, 16mm voor 4 en 5mm brootsen
7 geleidebussen met Ø 18, 20, 22, 24, 25, 28 en 30mm voor 6 en 8mm brootsen
Meest populaire sets verpakt in een kunststof koffer.
Deze sets spiebaanbrootsen naar DIN 6885 zijn voor het maken van spiebanen in gaten. Naar tolerantie JS9.
Drie sets verkrijgbaar:
Set 10DIN:
2 brootsen, type I, met breedte 2mm en 3mm.
5 geleidebussen voor gaten met Ø 6, 7, 8, 9 en 10mm.
Set 18DIN:
4 brootsen met breedte 4, 5, 6 en 8mm
4 geleidebussen met Ø 12, 14, 15, 16mm voor 4 en 5mm brootsen
5 geleidebussen met Ø 18, 20, 22, 24 en 25mm voor 6 en 8mm brootsen
Set 20DIN:
6 brootsen met breedte 2, 3,4, 5, 6 en 8mm.
2 geleidebussen met Ø 8 en 10mm voor 2 en 3mm brootsen
4 geleidebussen met Ø 12, 14, 15, 16mm voor 4 en 5mm brootsen
7 geleidebussen met Ø 18, 20, 22, 24, 25, 28 en 30mm voor 6 en 8mm brootsen
Kenmerken brootsen
Brootsen is een verspaningstechniek die wordt gebruikt om nauwkeurige en complexe interne contouren in werkstukken te maken. Het proces is gebaseerd op het gebruik van een brootsgereedschap met meerdere tanden dat lineair beweegt terwijl het materiaal wordt verwijderd. Het belangrijkste kenmerk van het product is de mogelijkheid om interne vormen te genereren, zoals splines, inwendige tandwielen en vertandingen.
Werking brootsen
Het brootsgereedschap heeft een profiel dat overeenkomt met het gewenste eindresultaat. Terwijl het gereedschap door het werkstuk wordt bewogen, snijden de tanden geleidelijk materiaal weg totdat de gewenste vorm is bereikt. Dit proces biedt uitstekende precisie en herhaalbaarheid, wat het tot een ideale keuze maakt voor onderdelen waar nauwkeurigheid van groot belang is.
Brootsen op een draaibank
Hoewel traditioneel het wordt uitgevoerd op speciale brootsmachines, kan deze techniek ook worden toegepast op een draaibank. Dit wordt bereikt door het installeren van een brootskop op de draaibank en het gebruik van de draaibank om de snijbeweging te genereren. Hierbij moet u het werkstuk bevestigen aan de draaibank en de brootskop monteren op de draaibank in de juiste positie. Wanneer het gereedschap correct is geplaatst en de draaibank wordt geactiveerd, wordt het materiaal van het werkstuk verwijderd.
Assortiment brootsen
Bij Hogetex hebben we diverse soorten brootsen. Zo bieden wij complete set, losse soorten en geleide bussen aan.
Complete brootsen
De complete brootsen is een populaire set die is verpakt in een kunststof koffer. Deze wordt aangeboden in drie soorten sets.

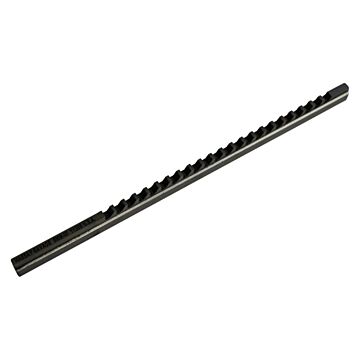

Losse brootsen
De losse producten zijn verkrijgbaar in meerdere maten, van 2mm tot en met 10mm. De speciale tandvorm en achterslijping staan borg voor een zuiver oppervlak. Bij de broots worden standaard enige bijbehorende opvulplaatjes meegeleverd.

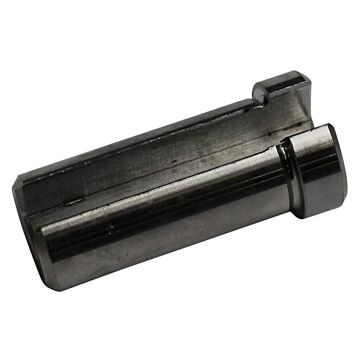

Geleide bussen brootsen
De geleide bussen brootsen bieden wij aan van 6mm tot en met 50mm. Daarbij zijn er twee types. Bussen voor de brootsen tot en met type III zijn voorzien van een kraag. De bussen voor de type IV zijn zonder kraag.
Producten bestellen bij Hogetex
Heeft u een keuze gemaakt tussen de producten van Hogetex? Plaats dan gemakkelijk en snel online een bestelling via onze webshop. Al meer dan veertig jaar zijn wij gespecialiseerd in de verkoop van professioneel gereedschap voor de industrie. Heeft u een vraag over één van onze producten? Neem gerust contact op.
